普惠阀门蝶式微阻缓闭止回阀HH47X介绍

  普惠阀门为您供应的微阻缓闭止回阀HH47X壳体材质为球墨铸铁材质、铸钢材质;规格口径DN200到DN1400,压力等级1.0MPa、1.6MPa。

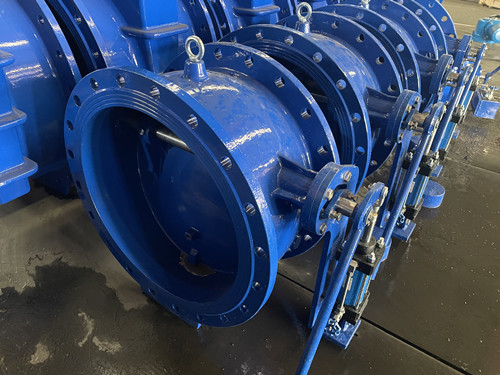

蝶式缓冲止回阀hh47x图片

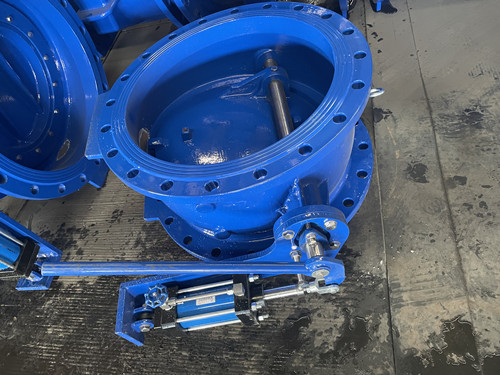

蝶式缓冲止回阀hh47x图片

  微阻缓闭止回阀HH47X又称为hh47x微阻缓闭蝶型止回阀、蝶式缓冲止回阀hh47x,是一款专为现代工业管道系统设计的性能稳定阀门,集止回、缓闭、消声、节能等功能于一体,广泛应用于给排水、污水处理、暖通空调、消防系统等行业。

微阻缓闭止回阀HH47X产品参数:

材质壳体球墨铸铁
连接方式法兰式
规格口径DN50-DN2000
压力等级1.0MPa、1.6MPa、2.5MPa
介质温度0-80度
外观颜色蓝色,支持颜色定制
适用介质
法兰标准GB/T17241.6 GB/T9113;(铸件法兰)。可定制德标。
试验标准GB/T13927,Ap1598。
包装毛毡、木箱

一、蝶式缓冲止回阀hh47x技术原理:细致控制,取消水锤隐患

  HH47X的核心功能是防止介质逆流,通过“先速关后缓闭”的双重机制取消破坏性水锤。当介质正向流动时,阀瓣在流体压力作用下速度适宜开启,流道阻力降至较低;当介质停止流动或逆流发生时,阀瓣首先依靠自重和弹簧力实现70%-80%的速度适宜关闭,截断大部分逆流,随后通过液压缓冲系统(如缓冲油缸和微量调节阀)实现1-60秒的缓闭过程,将剩余介质缓慢导流回系统,避免瞬间压力激增。这种设计可将水锤压力降低80%以上,保护水泵、管道及设备安然。

二、蝶式缓冲止回阀hh47x结构创新:紧凑设计与优良性能的优良结合

  轻量化蝶式结构:

  阀体采用球墨铸铁或铸钢材质,重量仅为传统旋启式止回阀的1/3,安装更便捷。

  蝶式阀瓣配合三偏心密封结构,开启时阀瓣全部脱离阀座,流阻系数降低至0.15-0.3,节能效果优良果。

  缓冲与密封系统:

  内置液压缓冲装置,缓闭时间可通过调节阀准确控制,适应不同管道系统需求。

  阀座采用丁腈橡胶或不锈钢密封,耐磨损(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)、腐蚀,使用寿命长达10年以上。

三、蝶式缓冲止回阀hh47x性能优势:效果节能与安然保护的双重突破

  1.蝶式缓冲止回阀hh47x节能增效:

  微阻设计使流体压力损失降低50%,减少泵组能耗,年节能率可达15%-20%。

  适用于大流量系统(如DN1000以上管道),同等工况下比传统阀门节能30%。

  2.蝶式缓冲止回阀hh47x性能好:

  缓闭功能效果优良防止水锤引发的管道破裂、设备损坏等事故,尤其适用于高层建筑、长距离输水等场景。

  橡胶软密封与不锈钢阀瓣组合,确认零泄漏,满足消防、饮用水等严苛环境需求。

  3.蝶式缓冲止回阀hh47x实用性强:

  阀体表面经防腐(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)处理,可耐受污水、海水等复杂介质侵蚀。

  缓冲油缸采用不锈钢材质,老化性能优异,维护周期长达5年。

四、蝶式缓冲止回阀hh47x应用场景:全行业覆盖,解决核心痛点

  1.给排水系统:

  安装于水泵出口,防止停泵水锤,保护市政供水管网安然。

  案例:某城市污水处理厂采用HH47X后,水锤压力从2.5MPa降至0.5MPa,设备故障率下降70%。

  2.暖通空调:

  用于空调水循环系统,降低启停时的压力冲击,延长管道寿命。

  优势:相比传统止回阀,年运行成本节省12万元(以DN300系统为例)。

  3.消防工程:

  满足消防管道速度适宜响应需求,同时避免水锤破坏喷淋系统。

  4.工业行业:

  石油化工、电力等行业的高温高压管道(介质温度可达200℃)。

  5.特别设计:可选配耐高温(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主密封圈,适应蒸汽、热油等介质。

五、蝶式缓冲止回阀hh47x选型与维护:技术配置,延长使用寿命

  1.蝶式缓冲止回阀hh47x选型指南:

  公称压力:根据系统压力选择PN1.0-PN2.5MPa型号。

  介质兼容性:清水、污水、海水可选橡胶密封;高温介质需选不锈钢密封。

  缓闭时间:根据管道长度和流量计算,通常推荐5-30秒。

  2.蝶式缓冲止回阀hh47x安装要点:

  水平或垂直安装,确认阀瓣启闭灵活。

  预留缓冲油缸检修空间,便于维护。

  3.蝶式缓冲止回阀hh47x维护建议:

  日常检查:每月检查密封面磨损情况,及时清理杂质。

  定期保养:每2年更换缓冲油缸液压油,每5年更换密封圈。

  故障处理:若缓闭时间异常,可通过调节阀微调;若密封失效,需整体更换阀瓣组件。

  结语:选择HH47X,为管道系统注入安然与效率

  HH47X微阻缓闭止回阀凭借细致的水锤控制、效果的节能性能和优良的实用性,已成为工业管道系统的标配阀门。无论是市政工程、建筑暖通还是工业制造,它都能为您解决逆流与水锤难题,降低运维成本,提升系统稳定性。选择HH47X,就是选择行业指引的技术与服务,让管道安然从此无忧。
