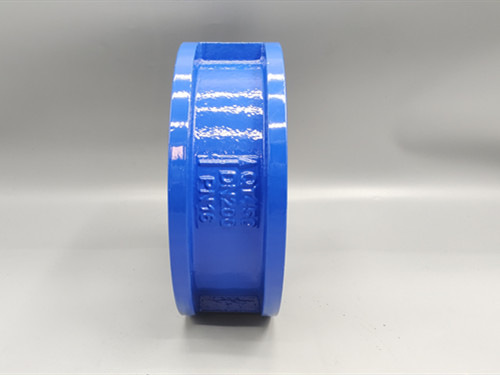

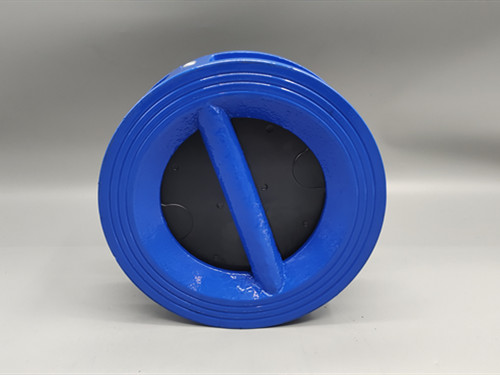

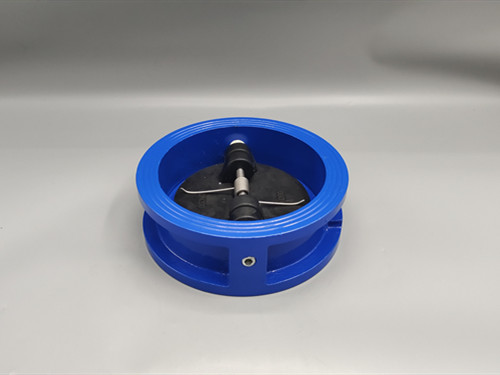

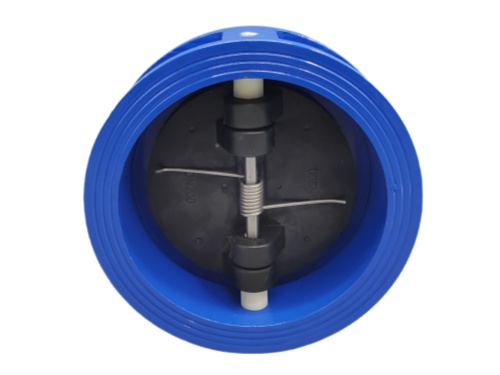

对夹式双瓣止回阀DH77X产品介绍
对夹式双瓣止回阀DH77X主要用于防止介质倒流，适用于水、油、蒸汽等管道系统。正确的安装方式直接影响阀门的使用寿命和密封性能。对夹式双瓣止回阀型号规格，其型号规格通常由公称通径（DN）、压力等级（PN）、阀体材质等参数决定。以下是DH77X系列常见型号规格及选型指南。DH77X的型号通常表示为：DH77X-压力等级-材质代号 例如： DH77X-16Q→PN16（1.6MPa），阀体材质为球墨铸铁（Q） •DH77X-16C→PN16（1.6MPa），阀体材质为碳钢（WCB） •DH77X-25P→PN25（2.5MPa），阀体材质为不锈钢304（CF8） •DH77X-25R→PN25（2.5MPa），阀体材质为不锈钢316 •对夹式双瓣止回阀尺寸 重量
| 规格 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | |
| 重量 | kg | 1.3 | 1.7 | 2.8 | 3.6 | 5.3 | 6.7 | 11 | 19.7 | 26.3 | 35 | 44 | 62 | 76 | 104 |
| 长度 | mm | 50 | 55 | 70 | 70 | 75 | 87 | 92 | 118 | 118 | 130 | 140 | 156 | 154 | 183 |
对夹式双瓣止回阀详细的安装方法：
1.水平管道安装（推荐方式）
适用场景：大多数液体、气体管道。
安装要求：阀体箭头方向需要与介质流向一致。
2.垂直管道安装（需满足条件）
适用场景：空间受限，需要垂直安装时。 安装要求：介质需要自下而优良动，否则阀门无法关闭！
五、对夹式双瓣止回阀维护建议
定期检查：每6个月检查螺栓松紧度及密封情况。 清洁保养：若介质含杂质，建议加装过滤器，避免阀瓣卡阻。 更换垫片：如发现泄漏，及时更换耐腐蚀(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)(以实际报告为主)密封垫片。
对夹式双瓣止回阀总结
1.DH77X需要按流向箭头安装，水平或垂直（自下而上）均可。
2.法兰对齐+密封垫+对角紧固螺栓是关键步骤。 3.安装后需试压，确认阀门正常开闭，无泄漏。 如需CAD安装示意图或具体型号的技术支持，请提供阀门参数（如DN100 PN16），我们将进一步协助！
