旋启式止回阀

供应旋启式止回阀产品。您解决您的旋启式止回阀的问题：旋启式止回阀能竖着安装吗？旋启式止回阀型号、旋启式止回阀型号安装方法、旋启式止回阀型号、旋启式止回阀产品结构、旋启式止回阀型号实物图片。

旋启式止回阀H44T球墨铸铁

旋启式止回阀用于输送水、蒸汽、油、酸等各种液体、气体场合用于防止介质回流的。我们为您提供的旋启式止回阀是球墨铸铁材质的，只适合输送水、蒸汽和油。我们这款旋启式止回阀采用上装式，流量大通顺阻力小。阀瓣是通过上盖装进去，阀瓣围绕轴销运动，开启度大，在止回阀品类里是开启度大的一款止回阀。

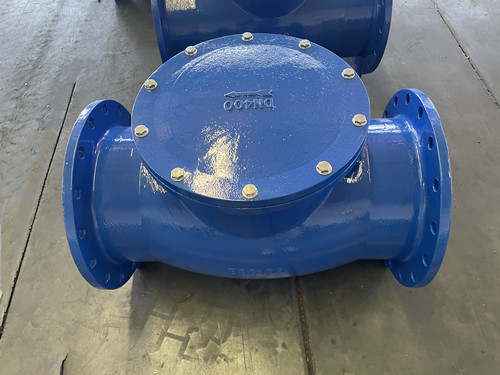

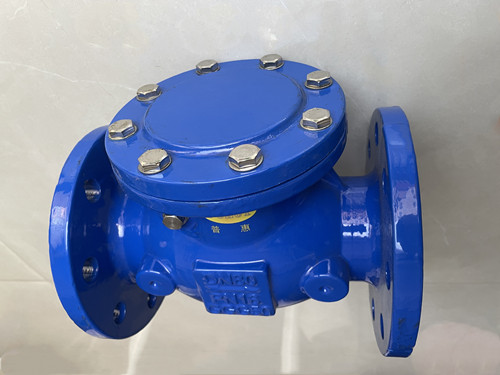

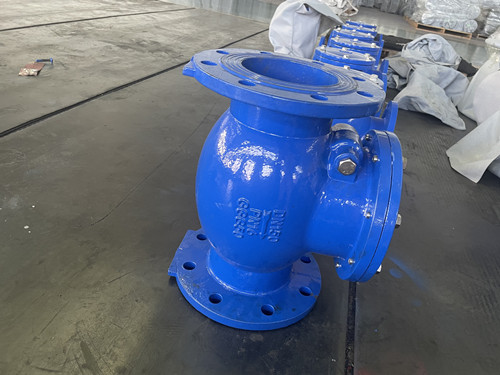

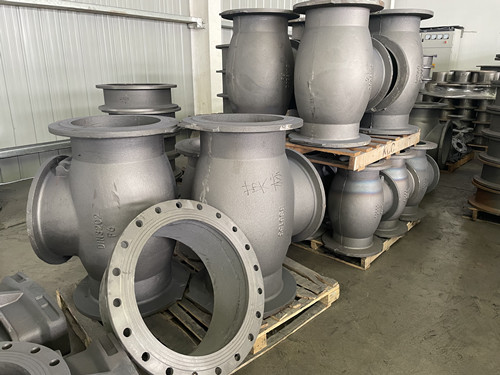

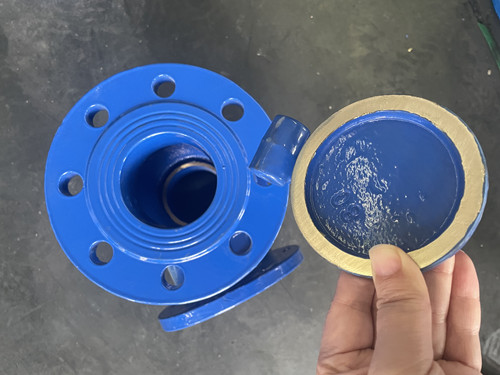

旋启式止回阀实物图片

旋启式止回阀产品主要参数

公称压力：1.0MPa-1.6MPa-2.5MPa。 介质温度：0-150度。 适用介质：水、油品、蒸汽、海水、污水。 规格口径：32到600mm。 壳体材质：球墨铸铁。 阀瓣材质：铸铁镶铜或铸铁包胶。 连接形式：法兰。 法兰标准：国标、德标、美标、日标、韩标（铸件法兰）。 试验标准：GB/T13927，Ap1598。 外观颜色：一般蓝色；颜色可定制。 发货包装：托盘或木箱。 是否代加工：提供代工贴牌。

旋启式止回阀型号

旋启式止回阀型号：字母代号H44T；规格口径DN32到DN600，压力等级1.0到2.5MPa。举例说明：旋启式止回阀H44T-DN50-1.6mpa。字母代号H44T说明止回阀的款式是旋启式止回阀，T表示铜密封面；DN50标识口径50mm,压力等级16公斤。

旋启式止回阀能竖着安装吗？

旋启式止回阀安装方法，安装灵活。 •多向安装：可水平或垂直安装（需注意阀瓣重力方向），对管道布局适应性较强。 •对比：升降式通常 有水平安装；弹簧辅助止回阀虽可多向安装但成本较高。 局限性补充说明 •密封性：低压工况下，旋启式依赖介质反向压力密封，可能弱于弹簧辅助或双板式。 •水锤控制：对严苛水锤防护场景，需加装阻尼装置或选择缓闭式旋启阀。 •振动敏感：阀瓣在低流量时可能因振动导致密封磨损。

旋启式止回阀产品结构

旋启式止回阀产品结构主要包括以下核心组件： 1.阀体与阀盖 阀体为流体通道的承载结构，顶部设有检修口的阀盖，阀盖也是安装阀瓣的入口。全开时几乎与管道平行，流阻比较低（通常Kv值较高），适合大流量工况。 2.旋动轴与支撑结构 轴销位置：设置于阀体内靠近进货上部，用于安装旋动轴。 旋动轴：转动设置在阀体壳内，其上连接支撑套。把臂：通过安装套连接阀瓣，实现旋转驱动。 3.阀瓣 阀瓣：绕阀座轴销旋转启闭，单瓣结构。
