铸铁底阀5K-50A5K-80A Foot valve日标与国标区别

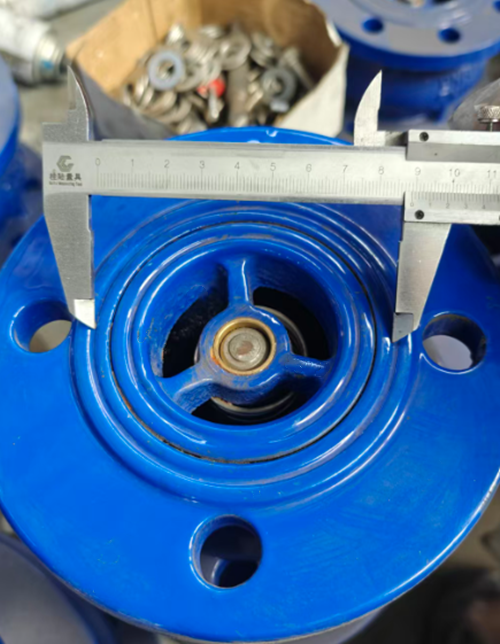

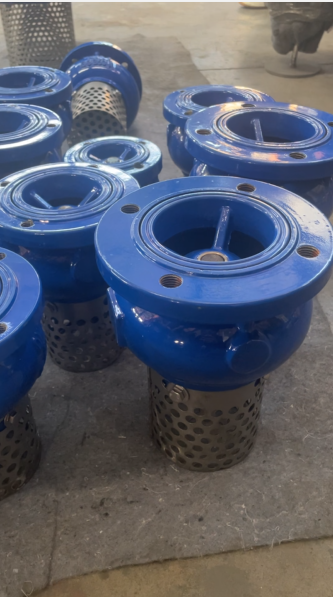

承接铸铁底阀5K-50A5K-80A日标。真实的承接铸铁底阀的故事。铸铁底阀5K-50A5K-6优良e日标与国标区别主要就是在法兰上。我们备用日标模具，承接大小批量的铸铁底阀5K-10K。一般有些工厂不愿意承接日标铸铁底阀，是因为没有数量少，又没有模具。下面文章里的展示的铸铁底阀5K-50的图片就是真实的承接案例。
铸铁底阀日标5K-10K与国标有哪些区别？
铸铁底阀压力等级对照容易混淆的点
日标的“10K”和国标的“PN16”在压力承受能力上大致属于同主打产品别，但适当不能划等号。
日标10K：源自旧单位体系，约等于10 kgf/cm²，换算过来约等于0.98 MPa。国标PN16：表示公称压力为16 bar，即1.6 MPa。从数值上看，PN16（1.6MPa）的承压能力高于10K（0.98MPa）。重要的是，即使压力等级“相当”，它们的结构尺寸也全部不同。
铸铁底阀结构尺寸差异凸面法兰为例
这是导致它们无法互换的直接原因。差异主要体现在三个关键尺寸上：
| 螺栓孔中心圆直径 | 这是最主要的区别。例如，对于DN100的法兰： •铸铁底阀日标10K的法兰，螺栓孔中心圆直径约为φ185mm。 •铸铁底阀国标PN16的法兰，螺栓孔中心圆直径约为φ190mm。 •这5mm的差异直接导致螺栓对不上。 |
| 外径和厚度 | •即使是相同通径和压力等级，法兰的外径（OD）和厚度（T）也可能不同。 •螺栓孔数量和直径：同样规格的法兰，日标可能用4个孔，而国标可能用8个孔，孔径也可能不一样。 |
| 密封面形式 | 与国标类似但尺寸可能有细微差别铸铁底阀。 |
了解多的铸铁底阀资料：http://www.hbpuhui.com/964.html
