普惠牌ZL47-16自力式流量控制阀

自立式流量控制阀价格

    自力式流量控制阀价格多少钱?影响自立式流量控制阀价格主要是型号。确定自立式流量控制阀型号,价格就确定了。我们销售的自立式流量控制阀执行   格,一台也是格发货。质量,到货时间。每个月都有不同阀门促销活动。期待您的来电咨询03178294124,享受价格的优惠。通常自力式流量控制阀DN100壳体铸铁的价格为800元左右,也有   位产品,期待您来挑选。

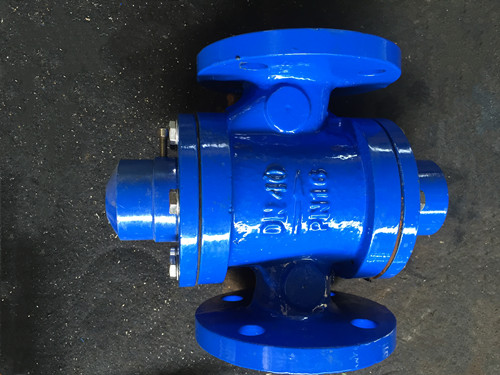

ZL47-16自力式流量控制阀

ZL47-16自力式流量控制阀调节流量

ZL47-16自力式流量控制阀调节流量的位置

什么是自力式流量控制阀

    自力式流量控制阀是能够手动调节;相对于电动调节阀,它的优点是不需要外部动力,应用实践证明,在闭式水循环系统(如热水供暖系统,空调冷冻系统)中,正确使用这种阀门,可以很方便地实现系统的流量分配;可以实现系统的动态平衡;可以简化系统的调试工作;可以稳定泵的工作状态等。因此,自力式流量控制阀在供热管道工程中被广泛使用。

    ZL47-16自力式流量控制阀是一种自动恒定流量的水力工况平衡用阀。可按需求设定流量,并将通过阀门的流量保持恒定。应用于集中供热、   空调等水系统中,使管网的流量调节一次完成,把调网工作变为简单的流量分配。免除了热源切换时的流量重新分配工作,可   地解决管网的水力失调。

自力式流量控制阀型号参数:

    1.压力等级:1.0MPa,1.6MPa,2.5MPa;

    2.规格口径:15mm-50mm螺纹丝扣连接;40-400mm法兰连接(管道内径)。

    3.介质:水;温度范围:0-120度。

    4.主身材质:5mm-50mm螺纹丝扣连接主身黄铜; 40-400mm法兰连接的主身铸铁。

ZL47-16自力式流量控制阀结构

ZL47-16自力式流量控制阀结构特点

  ZL47-16系列自力式流量控制阀是按被控管线需要设定流量,并可锁定设定状态。可自动管线的富余压力,能使分支管线间流量调节互不干扰,直接流量数字显示,公称压力为1.6Mpa,介质温度为0-120℃,阀体材质采用球墨铸铁、碳素钢、锻压铜合金,内件材质采用铜合金、不锈钢。

自立式流量控制阀安装说明

  ZL47-16自力式流量控制阀应按阀体箭头所示的水流方向安装,切勿装反,在管道上可垂直安装亦可水平安装。安装后根据与其串联管路的需求设定流量,流量设定方法:用扳手,打开保护盖,旋转阀杆,使刻度线调整到设定流量的对应值。应另设关断阀门。同系列普惠阀门有:ZY47自力式压差控制阀

自力式流量控制阀安装图

ZL47-16自力式流量控制阀尺寸参考

公称直径(mm)
安装方式
阀长(mm)
H1(mm)
H2(mm)
恒定流量(m3/h)
重量(KG)
Dn15
螺纹连接
100
60
50
0.2-1
0.6
Dn20
110
60
50
0.3-1.5
0.6
Dn25
115
60
50
0.5-2
0.7
Dn32
法兰连接
130
70
70
1-4
4
Dn40
210
90
100
1.5-6
11
Dn50
225
100
105
2-8
12
Dn65
1240
130
110
3-12
15
Dn80
280
159
170
5-20
27
Dn100
295
175
185
10-30
30
Dn125
320
180
200
15-45
40
Dn150
350
210
220
30-70
63
Dn200
435
230
285
40-180
104
Dn250
515
310
385
100-300
189
Dn300
610
405
485
150-500
218
Dn350
625
420
545
200-788
265

    普惠阀门,   ,自力式流量控制阀   ,免费提供安装方案。期待您的来电:0317-8294124!相似产品:普惠400X流量控制阀 ,SP45F-11 型数字锁定平衡阀YZW型自力式温控阀点击查看!

自立式流量控制阀图片

自力式流量控制阀铜自力式流量控制阀

   自立式流量控制阀图片对比,左图为自立式流量控制阀DN40到DN350口径图片实物,壳体材质为铸铁,外观采用喷涂工艺处理。法兰连接形式。右图为小口径自立式流量控制阀DN15-DN50丝扣螺纹连接形式的实物,材质为全铜材质。

   拓展阅读(站内搜索):1.流量控制阀 1/2" 内螺纹自力式流量控制阀DN15现货;

   2.黄铜自立式流量控制阀DN20哪边是   。
