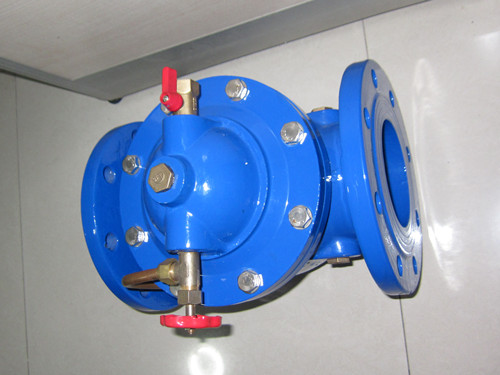

普惠牌KYF型浮球式液压水位控制阀

普惠牌KYF型浮球式液压水位控制阀,水位控制阀厂家电话03178294124。水位控制阀用于液面控制,工业、民用建筑中各种水箱、水池、水塔的液面控制系统中。

KYF型浮球式液压水位控制阀主要参数

公称压力:1.0MPa-1.6MPa-2.5MPa;

   低动作压力: ≥0.02MPa;

规格口径:50到600mm;

介质温度:0到80度;

适用介质:清水;

连接形式:法兰;

壳体材质:铸铁或黄铜。

普惠牌KYF型浮球式液压水位控制阀供应范围

1.产品型号:KYF型,KYF-16、KYF-10,压力等级1.0MPa与1.6MPa;
2.规格口径:   小DN40,   大口径DN600。DN40、DN50、DN65、DN80、DN100、DN125、DN150、DN200、DN250、DN300、DN350这些口径常年现货,其它口径DN400、DN450、DN500、DN600需要订单式生产。
3.主体材质:铸铁;配件黄铜。
4.包装:标准纸箱、木箱包装。

KYF型浮球式液压水位控制阀性能特点

1、小浮球导阀操作、液压控制主阀直接动作型。
2、主阀通道全流量设计、水头损失小。
3、主阀体与控制导阀可组合或分离安装。
4、控制导阀适用于任何口径的主阀体。
5、KYF10D 16D控制液面变化范围大,可减少水泵开启次数,液面可在7-47cm范围内自由调节,有特殊要求液面可控制在100cm内。
6、KYF-10x/16x安装及维修方便,控制导阀与主阀分离安装,只需一条导管。

KYF型浮球式液压水位控制阀主阀结构尺寸

公称通径 mm DN50 DN65 DN80 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 DN450 DN500 DN600
老型长度 240 260 280 360 390 465 530 645 665 880 970
新型长度 230 235 280 320 340 385 400 500 520 645 720 785 785 910

(长度是指法兰到法兰之间的尺寸,上面的数据以mm表示。)

KYF型浮球式液压水位控制阀构造图

KYF型浮球式液压水位控制阀工作原理

1、开启过程:当液面降低时,浮球同时下降,将导阀开启使主阀控制室压力释放,主阀开启补水。
2、关闭过程:当液面达到控制高度时,推动浮球将导阀关闭,促使主阀控制室开始增压,主阀逐渐关闭。
主阀的拆卸:取下外部配管及控制阀;按对角钱对称松开螺母,拧入顶丝,卸下阀盖,取出弹簧;拧下阀杆止退螺母,取下膜片压板及膜片;取出阀瓣,胶垫压板和大O型胶圈;逆时针松开阀座,取出石棉垫圈。

KYF型浮球式液压水位控制阀安装示意图
A. KYF型主阀体与控制导阀结合式安装KYF型浮球式液压水位控制阀浮球与主阀分离安装
B. 100X型主阀体与控制阀组合式安装
主阀体与控制阀组合式安装
C. KYF主阀体与控制导阀分离式安装
KYF主阀体与控制导阀分离式安装
D. 100X型主阀体与控制阀组合式安装
 100X型主阀体与控制阀组合式安装图
KYF型浮球式液压水位控制阀维修保养与故障排除:

故障现象 故障原因 排除方法
水池溢水 A.导阀橡胶垫片损坏 B.浮球焊缝漏水 C.连杆活塞被导物卡住 A.   换垫片 B.   换浮球 C.   异物
水位过低 A.导阀体内有杂物 B.连杆活塞被异物卡住 A.   杂物 B.调整过来
有异常声音 A.主阀体内有杂物 B.关闭速度不合理 A.   杂质 B.调节针阀开启度

     KYF型浮球式液压水位控制阀相似产品普惠有:电动遥控浮球阀F745X遥控浮球阀H142X型液压水位控制阀,普惠阀门,   ,   ,免费提供安装方案.期待您的来电:0317-8294124!
