一.普惠牌RVHX/Z45X弹性座封闸阀概况

     RVHX/Z45X弹性座封闸阀是弹性座封闸阀的一种,是俗语说的暗杆弹性座封闸阀,产品功能闸断的流体。软密封弹性座封闸阀楔   用橡胶处理硫化橡胶,以获得良好的密封效果。使用弹性座闸阀可以避免一般闸阀如泄漏,生锈等问题。弹性座封闸阀被广泛应用于水工业,灌溉,污水处理,能源系统的管路进行调整和切断流体。

RVHX/Z45X弹性座封闸阀

闸阀型号Z45X-10/16/25Q说明

RVHX/Z45X暗杆弹性座封闸阀型号:Z45X-10/16/25Q,字母代号说明:

Z一阀门类型: 闸阀

4一连接方式:法兰

5一结构形式:暗杆楔式单闸板X一密封面材料:橡胶

10/16/25一公称压力:1.0/1.6/2.5MPa

Q一阀体材料:球墨铸铁

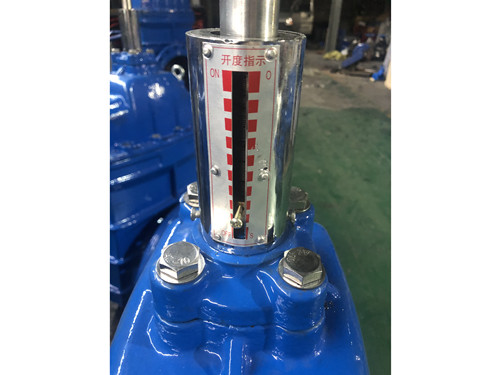

带开度指示弹性座封闸阀

RVHX/Z45X弹性座封闸阀技术参数

     产品型号:RVHX/Z45X;
     公称压力: 1.0 - 2.5Mpa;
     工作温度:0 -120;
     法兰连接: 国标;
     公称通径: 50 -600MM;
     服务介质:水,污水,油,气等。

RVHX/Z45X弹性座封闸阀大口径


二.普惠牌RVHX/Z45X弹性座封闸阀检验和试验:

1.密封实验压力
     1.1MPa(11kgf/cm2)
     1.76MPa(17。6kgf/cm2)
 2.强度实验压力
     1.5MPa(15kgf/cm2)
     2.4MPa(24kgf/cm2)

普惠软密封闸阀结构尺寸

规格口径DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400DN500DN600
法兰到法兰间尺寸mm178190200230253267292330356378400455505


三.普惠牌RVHX/Z45X弹性座封闸阀设计7大特点

1.重量轻
     该阀是由球墨铸铁的结构,并具有强度好,体积适中,自身重量适当。使得比较容易的管线安装和维护这些阀。
2.阀腔底面
     普惠牌弹性座封闸阀的阀腔底面没有凹槽,因此流体阻力小,无杂物堆积在体内,流体可以流动无阻挡。
3.楔形闸板橡胶 - 包胶紧固
     外侧橡胶附着在金属楔紧,也不会从金属楔脱落。该橡胶具有良好的弹性和整个楔形是可以   换的。
4.   铸造阀体
     主体是由   铸件,并且可以确认在不加工的主体的内部的阀的密封效果。

5.以实际报告为主
     弹性座封闸阀的内外表面都经过环氧涂层的300微米和装饰是由不锈钢或铜合金,以防止阀体生锈。
6.O型圈
     有三件层环盖密封,从而降低了摩擦力,以及泄漏和O - 环可   换部件。
7.有利于饮用
     弹性座封闸阀'内外表面都经过非有毒环氧树脂和光盘是橡胶 - 包装这避免生锈和腐蚀问题,流体是未受污染的饮用水。

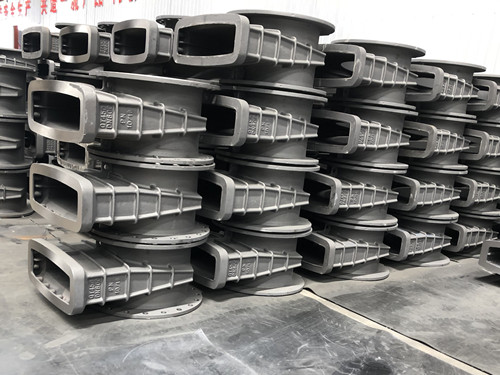

RVHX/Z45X弹性座封闸阀毛坯

弹性座封闸阀按阀杆分类:

     1.按照闸阀阀杆分为:明杆弹性座封闸阀和暗杆弹性座封闸阀;

     2.按照品类分:暗杆弹性座封闸阀RVHX/Z45X、地下弹性座封闸阀RVCX/SZ45X、明杆弹性座封闸阀RRHX/Z41X、信号弹性座封闸阀RVSX/XZ45X、附开度弹性座封闸阀RVHI/Z45X、锁闭弹性座封闸阀RVHB/等Z45X、地下软密封闸阀RVCB/等Z45X、磁性锁闭弹性座封闸阀CFZ45X、防盗弹性座封闸阀FDZ45X、直埋伸缩杆弹性座封闸阀。

     普惠弹性座封闸阀 ,免费提供设计,安装方案,期待您的来电0317-8294124。
