对夹式双瓣止回阀

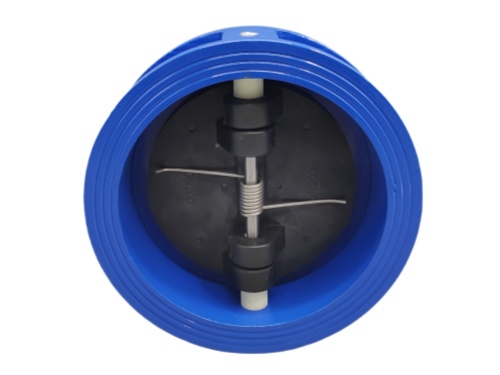

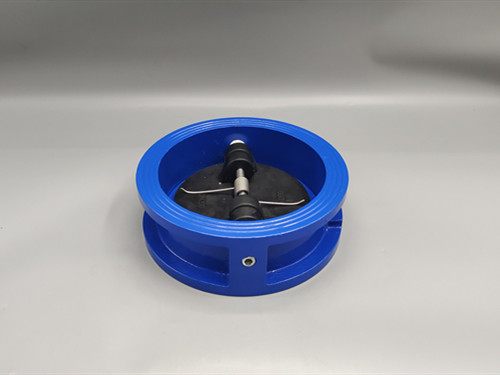

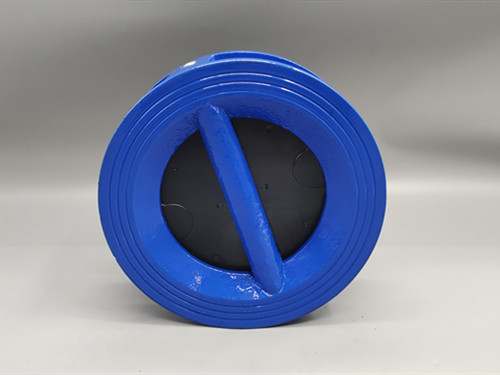

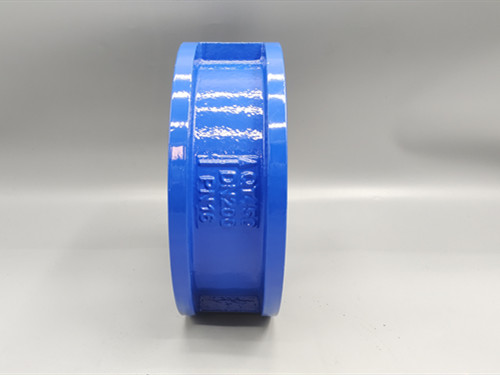

对夹式双瓣止回阀DH77X产品

对夹式双瓣止回阀DH77X主要用于防止介质倒流，适用于水、油、蒸汽等管道系统。正确的安装方式直接影响阀门的使用寿命和密封性能。

对夹式双瓣止回阀型号DH77X

其型号规格通常由公称通径（DN）、压力等级（PN）、阀体材质等参数决定。以下是DH77X系列常见型号规格及选型指南：

DH77X型号命名规则

DH77X的型号通常表示为：DH77X-压力等级-材质代号

例如：

DH77X-16Q→PN16（1.6MPa），阀体材质为球墨铸铁（Q）

•DH77X-16C→PN16（1.6MPa），阀体材质为碳钢（WCB）

•DH77X-25P→PN25（2.5MPa），阀体材质为不锈钢304（CF8）

•DH77X-25R→PN25（2.5MPa），阀体材质为不锈钢316

•对夹式双瓣止回阀DH77X尺寸

对夹式双瓣止回阀DH77X安装方法

一、对夹式双瓣止回阀安装前准备

检查阀门型号

•根据介质耐温/耐腐蚀(以实际报告为主)性选择

确认阀门型号DH77X与管道尺寸（DN）、压力等级（PN16/PN10）一致。

检查阀体上的流向箭头，确认与介质流动方向一致。

检查管道法兰，确认管道法兰标准与阀门法兰匹配。

二、对夹式双瓣止回阀安装步骤

1.水平管道安装（推荐方式）对夹式双瓣止回阀DH77X

✅适用场景：大多数液体、气体管道。

✅安装要求：阀体箭头方向需要与介质流向一致。

对夹式双瓣止回阀安装具体步骤：

关闭管道系统，排空介质，确认安然施工。

清洁法兰面，去除杂质、锈迹，避免影响密封。

放置密封垫片（建议使用耐高温(以实际报告为主)材质）。

将DH77X阀门置于两片法兰之间，对齐螺栓孔。

2.垂直管道安装（需满足条件）对夹式双瓣止回阀DH77X

✅适用场景：空间受限，需要垂直安装时。

✅安装要求：介质需要自下而优良动，否则阀门无法关闭！

三、对夹式双瓣止回阀DH77X安装维护建议

定期检查：每6个月检查螺栓松紧度及密封情况。

清洁保养：若介质含杂质，建议加装过滤器，避免阀瓣卡阻。

更换垫片：如发现泄漏，及时更换耐腐蚀(以实际报告为主)密封垫片。

总结

对夹式双瓣止回阀DH77X需要按流向箭头安装，水平或垂直（自下而上）均可。

法兰对齐+密封垫+对角紧固螺栓是关键步骤。

安装后需试压，确认阀门正常开闭，无泄漏。

如需CAD安装示意图或具体型号的技术支持，请提供阀门参数（如DN100 PN16），我们将进一步协助！
