  铰链波纹补偿器(JY)用途:
  铰链波纹补偿器适用于角位移的补偿

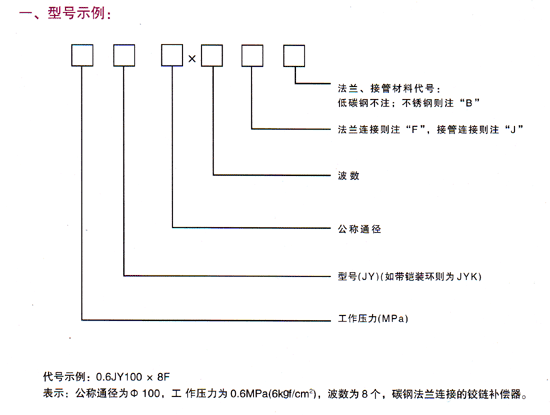

  型号:
本厂生产DN65-DN5000,压力级别0.1Mpa-2.5Mpa

  铰链波纹补偿器连接方式:
  1、法兰连接 2、接管连接

  产品角向补偿量:
  ±4度-±9度
  二、铰链波纹补偿器应用举例:
  某热管安装温度:20℃,通径500,工作压力0.6MPa(6kgf/cm2),   低温度-10℃,碳钢管线膨胀系数a=13.2×10ˉ6/℃。

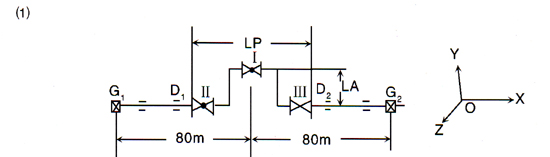

  就如下管路安装形式设计计算:
铰链波纹补偿器公式
  1、确定位移量:

△X=al△T=13.2×10ˉ6(80+80)×103×(120-(-10°))=275mm

  2、选用补偿器
补偿器Ⅰ选用:0.6JY500×6J,θ0=±8°(额定位移2×8°)
LⅠ=1.1m,KθⅠ=197N·m
补偿器Ⅱ、Ⅲ选用:0.6JY500×4,θ0=±5°
LⅡ=LⅢ=0.9m,KθⅡ=KθⅢ=295N·m/度

即LA(   大于等于)≥997.69mm……(1)
一般Lp≥1.5DN×4+LⅠ+LⅡ+LⅢ……(2)
(Lp为补偿段安装长度)
根据(1)式,取   余量,将LA值向上圆整:
LA=1200

(在安装跨距要求允许条件下,LA适当大一点好)

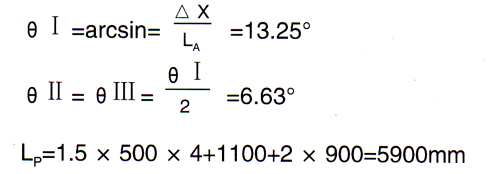

实际工作角位移

  3、铰链波纹补偿器考虑冷紧问题:

为了   管路受力状总况,设计安装时通常对补偿器进行冷紧。冷紧量按以下公式计算:
铰链波纹补偿器公式
所以沿工作位移相反方向进行冷紧安装(冷紧量δ=74.04mm)

  4、计算支座承受载荷:

下面分析固定支座G1、G2和导向支架D1、D2的受力情况。

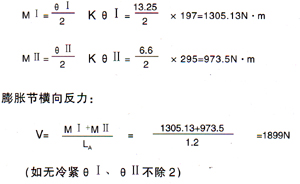

a、膨胀节变形力矩。
铰链波纹补偿器公式
b、 G1点:                       D1点:
Fy=Fz=0                      Fx=Fy=Fz=0,Mx=My=0
Fx=-V=-1899N                    Mz=MⅡ=973.5N·m
Mx=My=Mz=0
G2:
Fx=V=1899N                  D2:Fx=Fy=Fz=0,Mx=My=0
Fy=Fz=0,Mx=My=Mz=0               Mz=-MⅡ=-973.5N·m

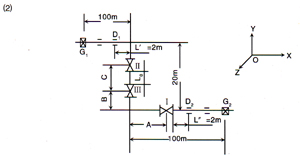

受力图:
