大拉杆横向波纹补偿器(DLB)
大拉杆横向波纹补偿器(DLB)

大拉杆横向波纹补偿器(DLB)

产品详情

  大拉杆横向波纹补偿器(DLB)用途:
  大拉杆横向型波纹补偿器可以补偿弯曲管道的横向位移和角位移

  型号:
  本厂生产DN100-DN5000,压力级别0.1Mpa-2.5Mpa

  连接方式:1、法兰连接 2、接管连接

  产品横向补偿量:根据用户要求

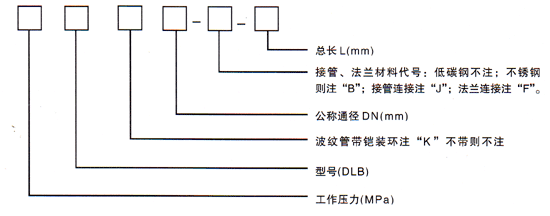

  一、大拉杆横向波纹补偿器型号示例:

  举例:0.6DLB500-FB-1500
  表示:公称通径为500mm,工作压力为0.6MPa,长度为1500mm,不锈钢法兰连接的大拉杆横向波纹补偿器。

  二、大拉杆横向波纹补偿器使用说明:
  大拉杆横向型波纹补偿器可以补偿弯曲管段的横向位移和角位移。

  三、大拉杆横向波纹补偿器对支座作用力的计算:
横向弹力: Fy=Ky·Y      弯矩:M=Fy·L
式 中: Ky-横向刚度 N/mm   Y-横向实际位移(变形量)mm
L-管架到补偿器中点的距离   m。

  四、大拉杆横向波纹补偿器应用举例(不考虑温度对补偿量及刚度的修正)
  某碳钢管道,公称通径500mm,工作压力0.6MPa,介质温度350℃,环境   低温度-10℃,补偿器安装温度20℃,根据管道布局(如图)需安装一大拉杆横向型补偿器,用于补偿AB管段160mm的横向位移,补偿器疲劳破坏次数按15000次考虑,试计算支座AC的受力。


大拉杆横向波纹补偿器


解:(1)根据AB管段的横向位移
Y=160mm,查样本可选用0.6DLB500-FB-2000,横向补偿量Y0=193mm,横向刚度Ky=22N/mm
(2)A、C支座受力计算
计算时考虑“冷紧”且冷紧量可取实际补偿量的一半即1/2Y。
FA=Ky·160/2=22×80=1760(N)   MA=FA×2=1760×2=3520(N·m)
FB=Ky·160/2=22×80=1760(N)   MB=FB ×2=1760×2=3520(N·m)
即:A,C支座分别承受1760牛顿的推力和3520牛顿·米的力距。
 普惠波纹补偿器,   ,   ,免费提供设计,安装方案.期待您的来电:0317-8294124.
