  轴向型复式拉杆波纹补偿器(FSL型)用途:
  本产品结构简单,补偿量大,一般使用于低疲劳次数,需大补偿量的管线。

  型号:
  本厂生产DN32-DN3000,压力级别0.1Mpa-2.5Mpa

  连接方式:
  1、法兰连接 2、接管连接

  产品轴向补偿量:72mm-500mm

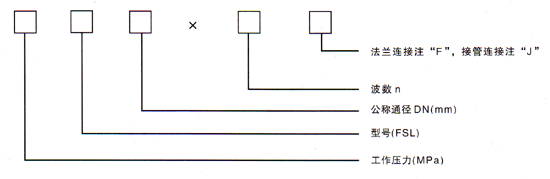

  一、轴向型复式拉杆波纹补偿器型号示例:

  举例:0.6FSL200×12J
  表示:工作压力为0.6MPa,通径DN=200mm,波数为12,接管连接的复式拉杆波纹补偿器。

  二、轴向型复式拉杆波纹补偿器应用说明:
  1、复式拉杆波纹补偿器,结构简单、补偿量大,一般使用于低疲劳次数,需大补偿量的管线。
  2、样本中所给补偿量均为疲劳破坏次数1000次下的轴向补偿量。
  3、法兰连接按机标JB81-59供货,也可根据用户要求按国标、化标或其它标准供货。

  三、轴向型复式拉杆波纹补偿器对固定支座的作用力:
压力推动:Fp=100·P·A      (N)
轴向弹力:Fx=f·Kx·X       (N)
式中:P:    高工作压力或   高试验压力   MPa;
A:    面积(查样本)       平方米;
Kx: 补偿器轴向刚度        N/mm;
X: 补偿器使用的轴向补偿量     mm
f: 系数,当补偿器进行预变形时,f为1/2,当补偿器不进行预变形时,f取1。
 普惠波纹补偿器,   ,   ,免费提供设计,安装方案.期待您的来电:0317-8294124.
